當前位置:首頁>>產品中心>>磁翻板液位計

高壓型磁翻板液位計

高壓型磁翻板液位計采用了特殊工藝和材料制造,以達到耐高壓的目的,XT-UHZ-52/Y高壓型磁翻板液位計適用于工作壓力大于6.3MPa的高壓場合。高壓型磁翻板液位計主要特點: 1、密封性強,不易滲透

在線預約
產品詳情PRODUCT DETAILS

    高壓型磁翻板液位計采用了特殊工藝和材料制造,以達到耐高壓的目的,**生產的UHZ-52/Y高壓型磁翻板液位計適用于工作壓力大于6.3MPa小于25MPa的高壓場合,在國內同業業中處于爭先地位。

    高壓型磁翻板液位計用于高溫高壓液體容器的液位、界位的測量和節制。清楚的指示出液位的高度,顯示直觀耀眼,磁翻板液位計指示器與貯罐完全隔離,運用安全、設計合理、結構簡單、安裝便當可靠、功用不變、運用壽命長、維修費用低、便于安裝維護等優點。

    用戶可根據工程需求,一起遠傳變送器運用,可完成就地數字顯示,以及輸出4~20mA的標準遠傳電旗子暗號,以一起記錄儀表,或工業歷程節制的需求磁翻板液位計。也可以一起磁性節制開關或接近開關等運用,對液位監控報警或?qū)M(jìn)液出液設備進行節制.

    磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。UHZ系列磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上XT系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。UHZ系列磁翻板液位計**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

主要技術指標

1、量程范圍:300~19000

2、介質密度(g/cm3):0.5~2

3、介質粘度: ≤0.02Pa.S

4、工作溫度℃:-40~350

5、壓力等級(MPa):≤32

6、測量精度:≤±10

7、安裝方式:側裝式、頂裝式、底裝式

8、防護等級:IP65

9、防爆等級:ibⅡCT4(本安型)、dⅡBT4(隔爆型)

10、傳輸方式:4~20mA 或 開關量

11、接口法蘭:PN4.0 DN25 HG20593(側裝式)

PN1.0 DN100 HG20593(頂裝式、底裝式),可以根據用戶的需要特殊定制。

注:當液位計安能裝受環境影響,空間位置L1?300訂貨時應明顯提出。

高壓型磁翻板液位計工作原理:

磁翻板液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。

技術參數

● 正常工作條件

   環境溫度                  -25℃~70℃

   相對濕度                  5%~100% (包括凝露和直接濕)

   大氣壓力                  86MPa~108MPa

● 測量范圍                  500mm~3000mm分檔

● 測量精度                  浮子式指示器±20mm

                                  翻柱式指示器±20mm

● 工作壓力                 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa

● 介質密度                 0.5g/cm3~1.8g/cm3分檔

● 介質粘度                 ≤0.05Pa·s

● 介質溫度                 -25~80℃ 、(高溫型0~200℃)、(**高溫型0~450℃)

● 跟蹤速度                 ≤0.8m/s

● 接觸介質材料            1Cr18Ni9Ti 聚四氟乙烯

● 控制點誤差               ±10mm

● 回      差               不超過基本誤差

● 重復性誤差               不超過基本誤差

● 開關控制點的接點容量     AC或DC220V;1A(純阻性負載)

● 控制點間*小間距  60

● 外殼防護等級             IP54

● 顯示儀表                 XMT-124D數字顯示表(可設定上下限報警及輸出

                                4~20mA信號)外形尺寸160×80×180

● 防爆等級                 dⅡBT4

壓型磁翻板液位計結構及工作原理:
    1、基本型:
    根據浮力原理,浮子在測量管內隨液位的升降而上、下移動,浮子內的長久磁鋼通過耦合作用,驅動紅、白色翻柱翻轉180°,液位上升時翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位指示。
    2、電遠傳:
    在浮子液位計上安裝變送器,通過浮子上下移動,經磁耦合作用使導桿內測量元件依次動作,獲得電阻信號變化,轉換成0~10mA或4~20mA的標準信號輸出,與顯示儀表或計算機連接,達到遠傳目的。
    3、上下限開關輸出:
    在液位計立管上由用戶設定上、下限位置安裝控制器,控制器內帶有自保持作用的舌簧開關,利用磁性浮子隨液位移動使**開關動作時,實現報警或限位控制。
高壓型磁翻板液位計系統構成及接線:
    1、上下限開關輸出:
    由具有自保持作用的舌簧開關和轉換器組成,舌簧開關和轉換器分別安裝于現場和控制室,由轉換器提供三對觸點開關。
    2、電遠傳:
    由測量單元和變送單元兩部分組成。
    3、本安防爆:
    a 帶本安防爆,上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成,可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備(工廠用)、C級氣體,*高表面溫度組別T4(135℃)。
    c 使用注意事項
    ①變送器外殼設有外接地,用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5m,電纜允許分布電容為0.8μF

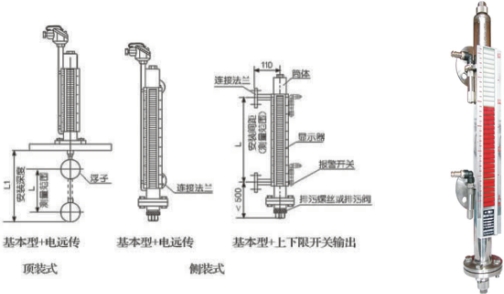

高壓型磁翻板液位計安裝示意圖:

高壓型磁翻板液位計選型:

基本型號

工作

壓力

報警器

配  置

變送器

配  置

防爆

要求

法蘭

通徑

測量

范圍

特殊

型式

表示意義

XT-UHZ-

—□

—□

—□

—□

/□

型譜


P







*高工作壓力(MPa)



O






無報警器



B






配報警器




O





無變送器




M





配MY型變送器




J





配JY型變送器





O




無防爆要求





d




隔爆型






D1



DN20






D2



DN25







L


法蘭中心距








Z

夾套型








W

高溫型








F

防腐型








Y

高壓型








R

電熱帶式








H

防火花式








S

防霜型








X

指示器下置式








D

指示器上置式

可選項:

L

排污閥

液位開關,G、M、N、S、T任選

R

4~20mA二線制變送器

D

隔爆型:dIIBT4

E

本安型:ibIICT4

F

配隔離安全柵

A

XGTH-510(豎式)顯示調節報警儀

B

XGTA-810(橫式)顯示調節報警儀

J2

循環水加熱夾套

J4

電伴熱裝置

--口

測量范圍

--口

介質密度(g/cm3)

--口

工作壓力(MPa)
