水箱液位計

水箱液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動,同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。磁翻板液位計

在線預約
產品詳情PRODUCT DETAILS

    水箱液位計是以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。主體內磁浮子隨液位的升降而上下運動,同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示黑色。紅色和黑色色帶的界線即代表液位高度。在指示器左側配有醒目的刻度尺。從而使液位的指示顯得更加清晰。

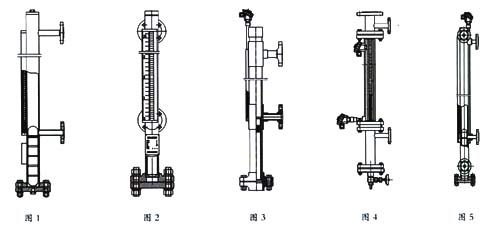

磁翻板液位計具體分類:

1、 XT-UHZ-1D、XT-UHZ-3D/B插入型磁翻板液位計:該液位計適用于地下槽、池的液位測量和控制

2、 XT-UHZ-1W、XT-UHZ-3W/B保溫型磁翻板液位計:該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑。可以保持主體內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑,以保證液位的穩定。使儀表正確指示出被測液位。

3、 XT-UHZ-1S、XT-UHZ-3S/B防霜型磁翻板液位計:是我廠為解決低溫液體液位計外結冰而設計的產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。

4、 XT-UHZ-1J、XT-UHZ-3J/B耐強腐蝕型磁翻板液位計:該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

5、 UHZ-1型除就地顯示液位外,還可配用我廠生產的XQ型發訊器。它可安裝在UHZ-1型液位計主體外側相應于上、下限液位報警的位置上,當主體內磁浮子隨液位升降而上下運動到報警設定點時,浮子內的磁鋼將使發訊器內干簧管的觸點閉合或斷開。由于發訊器采用磁路記憶的原理。故輸出的接點信號具有自保持功能,因而不怕停電。復電后。發訊器觸點的工作狀態仍能如實地反映被測介質液位的真實情況,這對確保工藝生產過程的安全運行起著非常重要的作用。配套使用我廠生產的XT-XMTA系列報警控制儀可實現對液位的位式自動控制。


    磁翻板液位計是由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。其工作原理是以主體內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管。從而使傳感器內的總電阻(或電壓)發生相應的變化,然后通過變送器將電阻(或電壓)的變化轉換成4~20mA·DC的標準電流輸出,再由我廠專門配套生產的XMT系列數字液位控制儀顯示液位和設定上、下限報警,實現液位的位式控制或調節。此外與我廠生產的XMGA光柱數字顯示調節儀配套,顯示更為直觀?;蛘吲c其它可以接受4~20Ma·DC信號輸入的任何顯示儀或調節器相配套,實現對液位的遠距離顯示、位式控制、斷續或連續的PID調節。

水箱液位計基本參數:

環境溫度:-10~50℃

介質溫度:≤80℃,也可制作成≤480℃

輸出信號:4~20mA·DC

供電電源:24V·DC±5%

測量精度:L=500~1000mm≤±1.5%FS

          L>1000 mm≤±1.0%FS

負載電阻:0~750歐姆

防爆標志:ibIICT5

其余差數和XT-UHZ-1磁浮子液位計相同。

基本參數:
測量范圍LD:200~15000mm
L1:與介質的比重及浮子的材質有關,詳見下表

介質比重
L1(mm)
防銹鋁浮子(LF2)
及LF2氟塑包裹的浮子
不銹鋼浮子
(1Cr18ni9Ti)
0.45
463

0.55
286

0.65
210

0.75
166

0.85
140
340
0.95
120
260
≤1.0
113
220
D:¢52~¢83:¢115~¢200(視壓力而定)
測量精度:±10mm   介質溫度:≤80℃,也可制作成≤480℃
介質比重:≥0.4   介質粘度:≤0.02Pa·S
連接法蘭:
DN20
PN(MPa)
0.6~2.5
4.0~16.0
標準號
HG20593-97
HG20595-97



Dg15
Pg(Kgf/cm2)
220
320
標準號
H12-0-2
H12-0-3
注:HG20595-97我廠液位計選用FM面 當液位計安裝受環境影響??臻g位置L1<300,訂貨時應明顯提出。

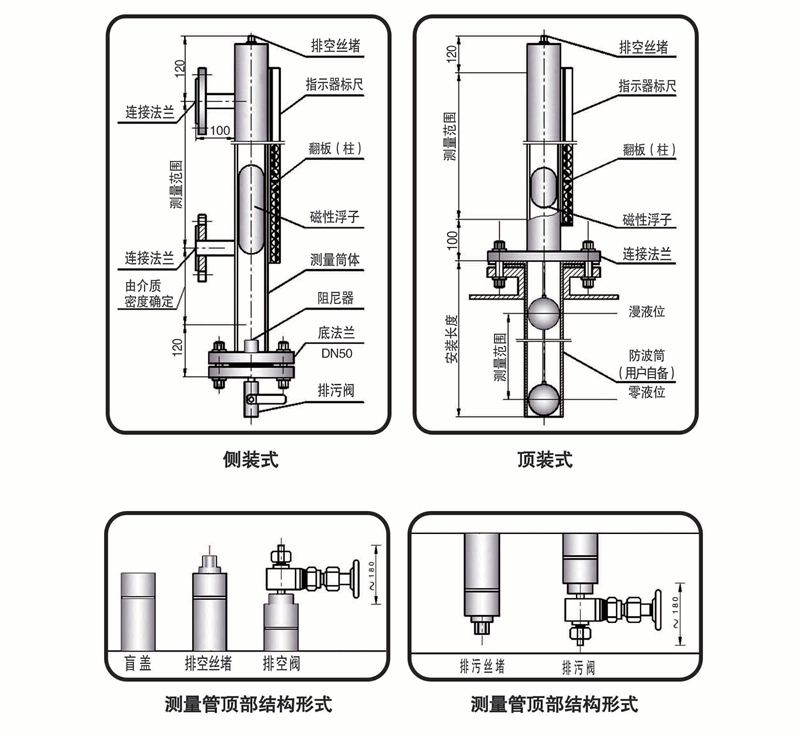

水箱液位計結構

  (1)磁翻板液位計是以磁浮子為測量元件,磁鋼驅動翻柱顯示,無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出,可實現遠距離報警、限位控制。配置變送器,可實現液位的遠距離指示、檢測與控制。

 ?。?)根據在容器安裝位置的不同,提供側裝和頂裝兩種形式。

 ?。?)根據工作介質不同,提供不銹鋼和ABS工程塑料兩種材質;其中ABS特別適用于酸、堿等腐蝕性介質。


特點

   ● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用;

   ● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;

   ● 工作壓力:真空~42MPa,密度*低可達0.459cm3;

   ● 工作溫度:-190~+425℃;

   ● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;

   ● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制;

   ● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制;

   ● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測;

磁翻板液位計選型要點

 ?。?)高溫不退磁:采用高磁性的磁鐵材質。

 ?。?)高壓加界位:高壓不可怕,加厚浮球或浮球內加支架即可。但界位要求浮球很輕,這樣就不容易做成高壓的,往往里面用支架,浮球做的較長,還要保持精度。

 ?。?)強腐蝕加高溫或高壓:強腐蝕一般金屬浮球襯塑、或者干脆用非金屬外殼的浮球。但加上高溫或高壓就難了。

水箱液位計選型:

型 號

編        碼

內 容 說 明

XT-UHZ-528


翻柱式

XT-UHZ-526


翻板式

XT-UHZ-524


翻球式

ZT-UHZ-530


熒光翻柱式

指示器安裝位置

S


標準型(無遠傳)

T


上帶遠傳接線型

U


下帶遠傳接線型

液位界面


A


液面測量

B


界面測量

材質


P


1Cr18Ni9Ti

F


聚四氟乙烯襯里

V


PVC塑料(聚氯乙烯)PN0.6

壓力等級

(MPa)


0


PN0.6

1


PN2.5

2


PN4.0

3


PN6.3

4


PN10

5


PN16

X


其它壓力等級

溫度

(℃)


7


普通型:-10~120

8


高溫型:120~300(帶散熱片)

報警方式


0


無報警

A


帶上限報警

B


帶下限報警

C


帶上、下限報警

供電方式


1


24VDC

2


220VAC   50Hz

遠傳輸出


0


無信號輸出

A


輸出4~20mADC

防爆形式


0


無防爆

I


本安型(ibII BT4

B


隔爆型(dII BT4

附件


E

帶蒸汽夾套(螺紋G1/2)

W

防霜玻璃

LB

配安全柵(本安型)

X

配XT-XMTA數顯儀
