襯四氟浮球液位計

襯四氟浮球液位計能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。 浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,是以磁浮球?yàn)闇y(cè)量元件,通過磁耦合作用,使傳感器

在線預約
產品詳情PRODUCT DETAILS

     襯四氟浮球液位計能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。

    浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,是以磁浮球?yàn)闇y(cè)量元件,通過磁耦合作用,使傳感器內電阻成線性變化,由智能轉換器將電阻變化轉換成4~20mA標準電流信號,并疊加HART信號輸出或就地液晶顯示,可現場顯示液位的百分比、4~20mA電流及液位值同時我廠生產的XMT系列數顯控制儀(或DSB型光柱數顯儀)可對液位進行遠距離測量。并可在顯示儀上設定上、下限報警。實現對液位的位式控制,或由其它調節器構成液位恒值調節系統,實現對液位的PID連續調節。

基本參數
測量范圍L:≤6000mm
介質溫度:≤100℃
介質粘度:≤0.1 Pa.S
介質比重:≥0.8(浮球≥?5);<0.8(浮球≥ ?5)
容量法蘭:DN80~DNl50
壓力等級:0.6~6.3 MPa
輸出信號:4~20 mA·DC
測量精度:L=500~1000mm,≤±1.5%FS,
L>1000mm,≤±1.0%FS
負載電阻:0~750Ω
防爆標志:ib II CT5
關聯設備:JHA-B
注1、h0……為安裝死區
由用戶或設計者根據現場工況自行確定:
2、h1……為結構死區:(h1=15mm)
3、h2……為磁浮子盲區,當介質比重為1時,
h2=60mm

正確的安裝襯四氟浮球液位計有如下注意點。
1、傳感器可垂直、傾倒或水平安裝在罐體,槽體等容器設備內,應注意不要讓泥沙、沉積物埋沒或堵塞膜片。
2、變送器的盒應安裝固定在容器上或安裝支架以防外力碰撞。安裝位置應便于現場觀察和接線調校。外裝式變送器盒了線孔位置應向下或水平安裝,切勿將出線孔向上、以免雨水進入變送器內部。
3、當被測介質不穩定時纜式變送器的探頭容易產生位移,從而影響測量精度,這時應將其固定。如果現場不具備固定的條件,可選用配重,使探頭的重量增加,從而起到穩定的作用。
2、在波動大的場合,應給傳感器加裝防波管,即在液體中插入鋼管,并在其上面不同高度打若干孔起到防水波和消除流動水壓力的影響。并且可固定傳感器。
注:浮球液位變送器的傳感器安裝位置應距液體底部10厘米以免沉積物堵塞膜片。傳感器放入液體中,應徐徐浸入,不可拋入,以免造成不應有的損壞。導氣電纜除作為傳感引線外,主要是引入大氣補償用,安裝時不要夾持過緊,折彎過分,以免損傷導氣管。

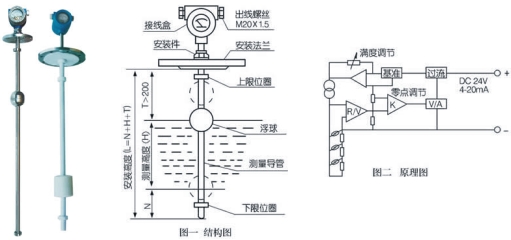

工作原理
    磁性浮球比重小于0.5,可漂浮于液面之上并沿導桿上下移動。導桿內裝測量元件,在外磁場作用下產生正比于液位變化的電阻信號,由電子單元轉換成4~20mA或其它標準信號輸出,模塊有過流保護等功能。見圖二

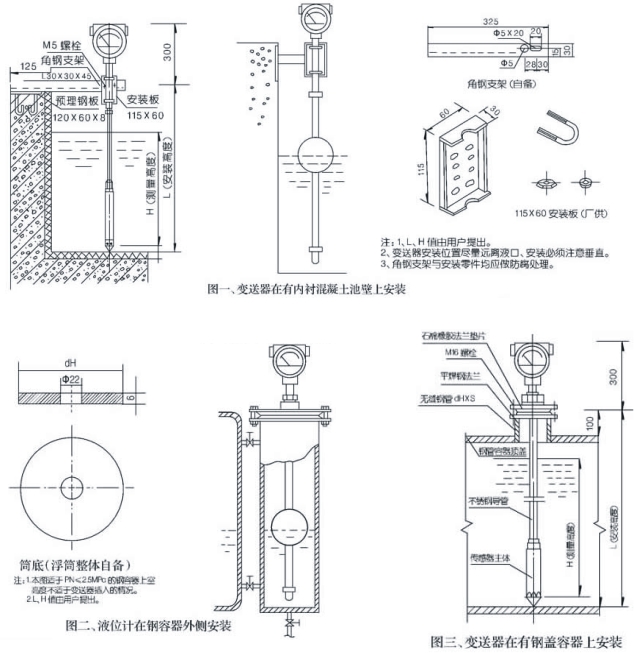

襯四氟浮球液位計安裝方式


用戶自備法蘭


配置平焊鋼法蘭(自備)
法蘭號HYdHSDD1D2fbdn
1#25323.51007560212124
2#40473.513010080212144
3#5057314011090312144
4#80894185150125314184
配置平焊鋼法蘭尺寸表
 注:1、L、H值由用戶提出。
         2、鋼容器頂蓋開孔為φ(dH+2),變送器安裝位置應遠離液口,必須垂直安裝。
         3、無縫鋼管應與容器內表面進行相同的防腐處理。
襯四氟浮球液位計選型:
XT-UQK  浮球液位計

1  普通型    用于水及一般腐蝕性介質,導桿及φ76或φ120浮球材質不銹鋼
2  常溫型    -5~80℃,ABS工程塑料或PP-R,耐腐蝕
3  耐腐蝕型  導桿及φ120浮球?yàn)椴讳P鋼襯四氟,用于強酸介質
4  小浮球型  φ48不銹鋼浮球及導桿
基本特征

A  4~20mA 二線制DC24V
B  1~5V 三線制(可現場LED顯示)DC24V
C  0~10mA 四線制 AC220V供電
輸出方式

0  不帶安裝件
1  115×60安裝板
2  可動塑料法蘭 DN125、DN80、DN50
3  固定鋼法蘭 DN125、DN80、DN50
4  可動鋼法蘭及四氟襯板 DN125、DN100
安裝方式

M  普通型帶指示表頭
O  普通型不帶指示表頭
D  本安型帶指示表頭(指針式配供隔離柵)
G  隔爆型不帶指示表頭
M1 LCD表頭
M2 LED表頭
電特征

L  安裝高度
H  測量高度
量程


XT-UQK-1A3ML=1800 H=1650舉例
浮球液位計操作說明:
1、按鍵操作
調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容
操作方法
備注
按鍵開鎖
同時按下[Z]和[S]鍵5秒鐘以上,便可開鎖(LCD屏幕顯示:OPEN)。

PV值清零
(即零位調整)
將浮球直接置于零位上,按鍵開鎖后,再同時按下[Z]、[S]鍵2秒鐘以上,便可將當前PV值設置為0,(LCD屏幕顯示:PV=0)如果當前PV值與0值的偏差超出50%FS,PV值清零無效,(LCD屏幕顯示:PVER)
4mA點有源遷移
按鍵調零:將浮球置于零位,按下[Z]鍵2秒鐘,變送器將輸出4mA電流,完成調零操作。(LCD屏幕顯示:LSET)
20mA點有源遷移
按鍵調滿:將浮球置于滿位,按下[S]鍵2秒鐘,變送器輸出20mA電流,完成調滿操作。(LCD屏幕顯示:HSET)
變送器數據恢復
先按下[Z]鍵,再接通電源,繼續按住[Z] 5秒鐘以上,如果LCD屏幕顯示OK,則說明已將變送器數據恢復到出廠時狀態,松開按鍵便可,若LCD顯示FAIL,則說明示未對變送器進行過數據備份,無法將變送器數據恢復到出廠時狀態。

如果2分鐘之內沒有任何按鍵按下,變送器按鍵自動鎖住,若要操作,需重新開鎖。以上操作,使用調零鍵【Z】、調滿鍵【S】即可實現,兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。

2、測量參數設置
   測量參數設置時,連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 后按功能鍵確認并退出設置狀態恢復顯示狀態。
 顯示內容
設置內容
操作方法
0.888
ZEPO CM
設置4mA點量程
按[Z]鍵選擇修改的數字或小數點按[S]鍵調整數值或小數點位置
100.00
SPRN CM
設置20mA點量程
同上
同上
2.000
DPMP S
設置阻尼時間
同上
同上
12.008
DISP mA
設置顯示模式
按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6
FIX C CM
固定電流輸出
輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
