防爆型浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,是以磁浮球?yàn)闇y(cè)量元件,通過磁耦合作用,使傳感器內電阻成線性變化,由智能轉換器將電阻變化轉換成4~20mA標準電流信號,并疊加HART信號輸出或就地液晶顯示,可現場顯示液位的百分比、4~20mA電流及液位值同時我廠生產的XMT系列數顯控制儀(或DSB型光柱數顯儀)可對液位進行遠距離測量。并可在顯示儀上設定上、下限報警。實現對液位的位式控制,或由其它調節器構成液位恒值調節系統,實現對液位的PID連續調節。
浮球液位計特點:
3、 可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號,適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改;
4、 在采用HART協議的分散控制系統中同主機進行雙向通訊;
防爆型浮球液位計產品選型表:
型 號 | 規 格 | 表 示 內 容 | ||
XT-UQK | 磁浮球液位變送器 | |||

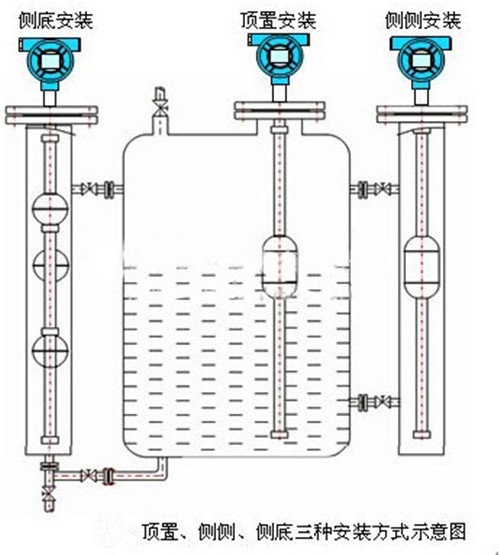

01 | 頂置式 | |||
02 | 側側式 | |||
03 | 側底式 | |||
04 | 支架式 | |||
H | 測量范圍H | |||
* | 引頸長度(選01型時請注明) | |||
XT-UQK | □ | □ | □ |
調零鍵[Z]、調整鍵[S]、功能鍵[M] | ||
操作內容 | 操作方法 | 備注 |
按鍵開鎖 | 同時按下[Z]和[S]鍵5秒鐘以上,便可開鎖(LCD屏幕顯示:OPEN)。 | |
PV值清零 (即零位調整) | 將浮球直接置于零位上,按鍵開鎖后,再同時按下[Z]、[S]鍵2秒鐘以上,便可將當前PV值設置為0,(LCD屏幕顯示:PV=0) | 如果當前PV值與0值的偏差超出50%FS,PV值清零無效,(LCD屏幕顯示:PVER) |
4mA點有源遷移 | 按鍵調零:將浮球置于零位,按下[Z]鍵2秒鐘,變送器將輸出4mA電流,完成調零操作。(LCD屏幕顯示:LSET) | |
20mA點有源遷移 | 按鍵調滿:將浮球置于滿位,按下[S]鍵2秒鐘,變送器輸出20mA電流,完成調滿操作。(LCD屏幕顯示:HSET) | |
變送器數據恢復 | 先按下[Z]鍵,再接通電源,繼續按住[Z] 5秒鐘以上,如果LCD屏幕顯示OK,則說明已將變送器數據恢復到出廠時狀態,松開按鍵便可,若LCD顯示FAIL,則說明示未對變送器進行過數據備份,無法將變送器數據恢復到出廠時狀態。 |
如果2分鐘之內沒有任何按鍵按下,變送器按鍵自動鎖住,若要操作,需重新開鎖。以上操作,使用調零鍵【Z】、調滿鍵【S】即可實現,兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
顯示內容 | 設置內容 | 操作方法 | |
0.888 ZEPO CM | 設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
100.00 SPRN CM | 設置20mA點量程 | 同上 | 同上 |
2.000 DPMP S | 設置阻尼時間 | 同上 | 同上 |
12.008 DISP mA | 設置顯示模式 | 按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
3.6 FIX C CM | 固定電流輸出 | 輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) |
