插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質;平面電極型適于測量介質中含有其它雜質的液體流量測量。用來測量導電的液體跟管道式電磁流量計的要求是一樣的,只是更適合大管徑液體測量,價格也比管道式的電磁流量計便宜。
但在選用時要提供如下幾個參數:
1、測量介質 2、管道的直徑 3、工作溫度 4、工作壓力 5、流量范圍
確定以上參數即可報價及生產。
插入式電磁流量計特點:
測量可靠、抗干擾能力強
體積小、重量輕、安裝方便、維護量小
耐腐蝕全不銹鋼材質、ABS全模具生產探頭
結構簡單、牢固、無活動部件、使用壽命長
數字通訊輸出:RS485、RS232、HART、Modbus
能夠在不斷流的情況下進行安裝、拆卸,為用戶的檢修帶來了方便
流量計不僅有4-20mA電流信號輸出,同時還有1-2000HZ頻率輸出
較一般電磁流量計的制造成本和安裝費用低,特別適合大中口徑管道流量測量
測量范圍大,測量不受溫度、密度、壓力、粘度、導電率等變化的影響,壓力損失為零
采用**的加工工藝,固態封裝、耐震動、壽命長等特點,使儀表具有良好的測量精度和穩定性

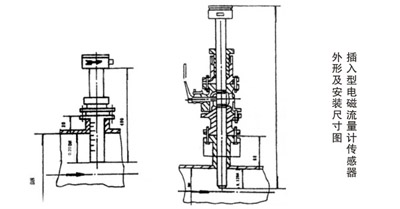

外形尺寸:
插入式電磁流量計安裝要求如下:
1. 安裝環境:
1.1 應盡量遠離具有強電磁場的設備,
1.2 安裝場所不應有強烈震動,管道固定牢靠。環境溫度變化不大。
1.3 安裝位置應便于安裝和維護。
2. 安裝位置的選擇
2.1 安裝位置必須保證管道內始終充滿被測流體。
2.2 傳感器安裝管道上游側直管段長度大于8D,下游側直管段長度不小于5D。
3. 安裝底座的焊接
3.1 被測管道上的開孔大于底座¢51管,底座¢51管插入被測管道的開孔處深度為兩邊焊口平,如圖;
3.2 采用不銹鋼焊條平焊,焊后保證法蘭面與管軸線平行,
4. 傳感器的安裝
4.1 清理被測管安裝底座的焊渣和毛刺。
4.2 將DN50球閥安裝到安裝底座上,注意球閥的長空腔向上,
檢查球閥開關正常。
4.3 將壓緊螺紋座套件安裝到球閥上,松開定位螺桿與壓緊螺母,將傳感器插入桿通過球閥插入被測管道。
4.4 傳感器插入深度為延出底座外3mm,符合要求后,上緊定位螺桿與壓緊螺母。同時注意傳感器方向標志與流體流向一致。
5. 調整與使用
5.1 按說明書要求與轉換器標計接好電源及其它連線,上電后檢查儀表顯示,確認被測管中充滿流體且流量為零時、查看儀表顯示應為零。
5.2 被測管中流體流動且穩定后,查看儀表顯示,這時轉動傳感器方向使顯示值*大,鎖緊定位螺桿與壓緊螺
插入式電磁流量計內部結構:
1.RECDL轉換器
2.轉換器外殼
3.密封圈
4.轉換器安裝板
5.帶傳感器法蘭的穿感外罩
6.帶法蘭的焊接緊固件
7.場線圈
8.測量電極
9.電源及信號電纜之電纜密封套
插入式電磁流量計流量表:(速度=1m/s)
DN | m3/s | 1/min | 1/s |
100 | 28.3 | 471 | 7.85 |
125 | 44.2 | 736 | 12.3 |
150 | 63.6 | 1060.3 | 17.7 |
200 | 113.1 | 1855.0 | 31.42 |
250 | 176.7 | 2945.2 | 49.09 |
300 | 254.5 | 4241.2 | 70.69 |
350 | 346.4 | 5772.7 | 90.21 |
400 | 452.4 | 7540 | 125.66 |
500 | 706.9 | 11781 | 196.35 |
600 | 1017.9 | 116965 | 282.74 |
700 | 1385.4 | 23091 | 384.85 |
800 | 1809.6 | 30159 | 502.65 |
900 | 2290.2 | 38170 | 636.17 |
1000 | 2827.4 | 47124 | 785.40 |
插入式電磁流量計選型表:
型 號: | XT-LDCB |
口 徑: | DN300 - DN2000 |
精 度: | ± 1.5%測量值標準 ±1.0%測量值特殊 ± 0.5%測量值高精度 |
*低導電率 : | 5μs/cm |
測量范圍 : | 推薦使用范圍: 0.5m/s~10m/s連續可調 *大使用范圍:0.2m/s~15m/s連續可調 |
介質溫度 : | -20- +150℃ |
環境溫度 : | -20- +60℃ |
流體壓力 : | ≤ 1.6MPa |
防護等級 : | 傳感器 轉換器 IP67 IP67 IP68 IP67 |
材 質: | 探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE. |
電氣接口 : | M20×1.5,1/2〞NPT |
顯示方式 : | 標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。 |
電 源: | 220VAC 50HZ 24VDC |
防爆等級: | Exd[ia]iam ll CT5 |
信號輸出: | 1、開關量可設為: 脈沖輸出(*高1000HZ); 高 /低流量報警; 空管報警; 流量方向示意; 故障報警; 2、電流輸出:4-20mA輸出。 |
組態方式: | 1、通過三個手動鍵現場組態。 2、通過遙控器現場組態。 3、通過手操器進行現場組態。 記憶:EEPROM不會消失之記憶體,無需電池保存。 |
