硝酸流量計采用32位高速嵌入式MCU處理器和大屏幕LCD帶背光寬溫的中文液晶顯示及國內外***的技術研制、開發的全智能型流量計,具有功能齊全、設計**,操作方便、使用壽命長、測量精度高、可靠性好、性能穩定,流量計可根據顯示方式分為現場顯示型(一體型)和遠傳顯示型(分體型)兩種結構,它能測量導電液體介質,包括酸、堿鹽等強腐蝕性液體和紙漿、泥漿、廢污水及固液兩相懸浮液的體積流量。產品**應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業及環保、市政、水利、河流灌溉等領域。
電磁流量計在測量管道介質流量時,必須先與管道連接才能進行測量,下面我們就來介紹一下它的連接方式有哪些?
首先介紹一下比較傳統的法蘭連接:它可以進行單向安裝,一般小管道中應用。這是由于電磁流量計的兩端都有可以連接的法蘭,因此在與管道連接時,只要把法蘭與管道上的法蘭用螺栓固定好就可以了。
其次介紹一下**的夾裝連接:這種方式一般用于沒有法蘭連接的電磁流量計,其連接方式比較簡單,一般工作人員只要知道它的安裝方法就可以進行了,不會那么麻煩。
再有就是螺紋連接:這種連接方式一般用于醫療、食品、石油等領域中。
*后介紹一下衛生型電磁流量計的連接也稱為卡箍式連接:使用這種方法,不僅可以快速安裝、拆卸電磁流量計,同時也方便了它的清洗和維護。
以上就是電磁流量計與管道連接的四種方式,大家可以根據現場的工況來選擇正確的連接方式,以便更好的測量。
電磁流量計同相干擾工頻干擾或共模干擾,是指在同一瞬間出現在變送器的兩個電極上,并且幅值和相位都相同的干擾信號。當流量為零時,即被測液體靜止不動時,所測得的同相信號就是同相干擾信號。電磁流量計對于同相干擾,抑制的方法較多。
在變送器方面,將電極和勵磁線圈在幾何形狀、尺寸以及性能參數上做得均衡對稱,并分別嚴格屏蔽,以減少電極與勵磁線圈之間的分布電容影響。
電磁流量計為了減少地電流造成的同相干擾,在安裝接地線時,要把變送器兩端的管道法蘭盤與轉換器的外殼都接在同一點上,以減少同相干擾,但不能完全消除同相干擾。因此,通常還在轉換器的前置放大級采用增加了恒流源的差動放大電路,利用差動放大器的高共模抑制比,使進入轉換器輸入端的同相干擾信號互相抵消而被抑制,可以達到很好的效果。同時,為了避免干擾信號,變送器和轉換器之間的信號必須用屏蔽導線傳輸。

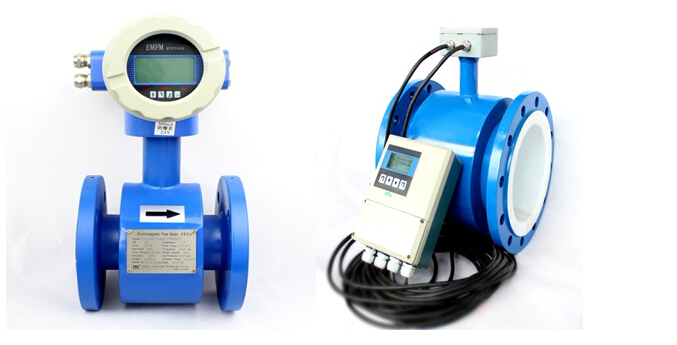

硝酸流量計圖片:

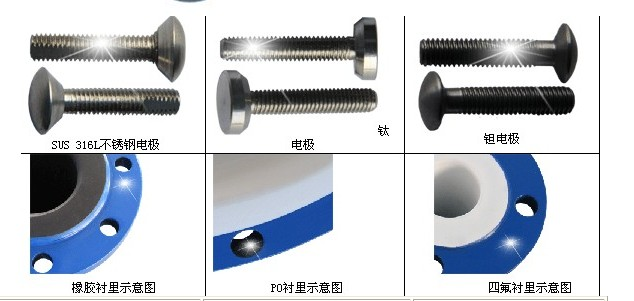

電極和襯里示意圖:
技術參數:
項目 | 管道式 | 插入式 |
公稱通徑 | DN15~DN1000 | ≥DN200 |
介質電導率 | ≥5μs/cm | ≥5μs/cm |
基本誤差 | 0.5級,1.0級 | 2.5級 |
流速范圍 | 0.5~10m/s(推薦1~5m/s) | 0.5~10m/s |
環境溫度 | 傳感器-40℃~80℃ 轉換器-15℃~50℃ | -40~55℃ |
介質溫度 | ≤120℃(聚四氟乙烯或F46) | -26~60℃ |
連接方式 | GB/T9119-2000標準法蘭 | 底座焊接 |
工作壓力 | DN15-DN50:4MPa DN65-DN400:1.6MPa DN450-DN1000:1.0MPa | 1.6MPa |
輸出信號 | 電流輸出4~20mA; 頻率輸出:0~1kHz;電壓輸出0~5VDC | |
消耗功率 | ≤15W | ≤15W |
供電電源 | 交流220V 50Hz; 直流24V | |
襯里材料 | 聚四氟乙烯;橡膠;F46;聚氨酯橡膠;PFA | |
電極材料 | 316L、哈B、哈C、鉭、鈦、不銹鋼涂覆碳化鎢 | 316L |
通信接口 | RS485、HART | |
安裝形式 | 一體式、分體式 | |
電氣接口 | M20*1.5螺紋 |
硝酸流量計流量表:
公稱通徑 | 可測量流量范圍(m3/h) | 有效測量流量范圍(m3/h) | 公稱通徑 | 可測量流量范圍(m3/h) | 有效測量流量范圍(m3/h) |
10 | 0.0142~3.3912 | 0.2~2 | 300 | 12.717~3052 | 130~1800 |
15 | 0.0318~7.6302 | 0.4~5 | 350 | 17.31~4154 | 173~2500 |
20 | 0.0566~13.5648 | 0.6~8 | 400 | 22.61~5425 | 226~3200 |
25 | 0.0883~21.195 | 0.9~12 | 450 | 28.62~6867 | 287~4000 |
32 | 0.1447~34.7258 | 1.5~20 | 500 | 35.33~8478 | 354~5000 |
40 | 0.2261~54.2592 | 2.3~30 | 600 | 50.87~12208 | 720~7200 |
50 | 0.3533~84.78 | 3.5~50 | 700 | 69.24~16616 | 970~9700 |
65 | 0.5970~143.28 | 6~80 | 800 | 90.44~21703 | 542.6~18086 |
80 | 0.9044~217.03 | 9~120 | 900 | 114.46~27468 | 686.7~22890 |
100 | 1.413 ~339.12 | 14~200 | 1000 | 141.3~33912 | 847.8~28260 |
125 | 2.2079~529.87 | 22~310 | 1200 | 203.5~48833 | 1221~40694 |
150 | 3.1793~763 | 32~450 | 1400 | 277~66467 | 1662~55389 |
200 | 5.652~1356 | 57~800 | 1600 | 361.8~86814 | 2171~72345 |
250 | 8.8313~2119 | 88~1200 | 1800 | 457.9~109874 | 2747~91562 |
硝酸流量計選型表:
型號 | 通徑 | 流量范圍(m3/h) | 口徑 | 口徑 | 流量范圍(m3/h) | |
XT--LDE15 | DN15 | 0.32-6.36 | XT--LDE/LCD450 | DN450 | 286.13-5722.65 | |
XT--LDE20 | DN20 | 0.57-11.30 | XT--LDE/LCD500 | DN500 | 353.25-7065.00 | |
XT--LDE25 | DN25 | 0.88-17.66 | XT--LDE/LCD600 | DN600 | 508.68-10173.60 | |
XT--LDE32 | DN32 | 1.45-28.94 | XT--LDE/LCD700 | DN700 | 692.37-13847.40 | |
XT--LDE40 | DN40 | 2.26-45.22 | XT--LDE/LCD800 | DN800 | 904.32-18086.40 | |
XT--LDE50 | DN50 | 3.53-70.65 | XT--LDE/LCD900 | DN900 | 1144.53-22890.60 | |
XT--LDE65 | DN65 | 5.97-119.40 | XT--LDE/LCD1000 | DN1000 | 1413.00-28260.00 | |
XT--LDE80 | DN80 | 9.04-180.86 | XT--LDE/LCD1200 | DN1200 | 2034.72-40694.40 | |
XT--LDE100 | DN100 | 14.13-282.60 | XT--LDE/LCD1400 | DN1400 | 2769.48-55389.60 | |
XT--LDE125 | DN125 | 22.08-441.56 | XT--LDE/LCD1600 | DN1600 | 3617.28-72345.60 | |
XT--LDE150 | DN150 | 31.79-635.85 | XT--LDE/LCD1800 | DN1800 | 4578.12-91562.40 | |
XT--LDE/LCD200 | DN200 | 56.52-1130.40 | XT--LDE/LCD2000 | DN2000 | 5652.00-113040.00 | |
XT--LDE/LCD250 | DN250 | 88.31-1766.25 | XT--LDE/LCD2200 | DN2200 | 6838.92-136778.40 | |
XT--LDE/LCD300 | DN300 | 127.17-2543.40 | XT--LDE/LCD2400 | DN2400 | 8138.88-162777.60 | |
XT--LDE/LCD350 | DN350 | 173.09-3461.85 | XT--LDE/LCD2600 | DN2600 | 9551.88-191037.60 | |
XT--LDE/LCD400 | DN400 | 226.08-4521.60 | ||||
代號 | 電極材料 | |||||
K1 | 316L | |||||
K2 | HB | |||||
K3 | HC | |||||
K4 | 鈦 | |||||
K5 | 鉭 | |||||
K6 | 鉑合金 | |||||
K7 | 不銹鋼涂覆碳化鎢 | |||||
代號 | 內襯材料 | |||||
C1 | 聚四氟乙烯F4 | |||||
C2 | 聚全氟乙丙烯F46 | |||||
C3 | 聚氟合乙烯FS | |||||
C4 | 聚錄丁橡膠 | |||||
C5 | 聚氨脂橡膠 | |||||
代號 | 功能 | |||||
E1 | 0.3級 | |||||
E2 | 0.5級 | |||||
E3 | 1級 | |||||
F1 | 4-20Madc,負載≤750Ω | |||||
F2 | 0-3khz,5v有源,可變脈寬,輸出高端有效頻率 | |||||
F3 | RS485接口 | |||||
T1 | 常溫型 | |||||
T2 | 高溫型 | |||||
T3 | 超高溫型 | |||||
P1 | 0.6MPa | |||||
P2 | 1.0MPa | |||||
P3 | 1.6MPa | |||||
P4 | 4.0MPa | |||||
D1 | 220VAC±10% | |||||
D2 | 24VDC±10% | |||||
J1 | 一體型結構 | |||||
J2 | 分體型結構 | |||||
J3 | 防爆一體型結構 |
