農田(水利)灌溉用太陽能供電巴歇爾槽

農田(水利)灌溉用太陽能供電巴歇爾槽是明渠流量測量的輔助設備。巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。由于量水槽內流速較大,喉道中水面的波動也很大,直接在槽中測定水位有困難。因此,在槽壁設置后觀測井,安量測水尺

在線預約
產品詳情PRODUCT DETAILS

    農田(水利)灌溉用太陽能供電巴歇爾槽是明渠流量測量的輔助設備。巴歇爾量水槽由上游收縮段、短直喉道和下游擴散段三部分組成。收縮段的槽底向下游傾斜,擴散段槽底的傾斜方向與喉道槽底相反。由于量水槽內流速較大,喉道中水面的波動也很大,直接在槽中測定水位有困難。因此,在槽壁設置后觀測井,安量測水尺。井底比槽檻要低20-25cm,測井與量水槽可用平置的金屬管或混凝土管連接,管子的中心線應高出槽底3cm,上游水尺位于喉道上游距喉道首端((2/3)處,下游水尺位于喉道末端以上5cm的槽壁處。上下游水尺零點與槽底高要齊平,觀測井要無漏水現象,井中經常理泥沙,井上加蓋,避免雜物入內。
農田(水利)灌溉用太陽能供電巴歇爾槽的應用
1、巴歇爾槽形狀復雜,比堰的價格高,而且為了提高精度要求量水槽的各部分尺寸準確。但也有這樣一些其它測量裝置無法比擬的優點:水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量。

2、與明渠流量計配合使用,把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

技術參數:
    ● 流道形式:根據用戶要求在所有國標堰槽中任選
    ● 流量范圍:10升/秒~1000升/秒任選
    ● 流量精度:1~5%(根據所選槽堰不同)
    ● 液位范圍:0~2米,;
    ● 探頭盲區: 0.3
    ● 液位誤差: ±1.0mm (at 25℃靜態潔凈液面 )
    ● 水位分辨力:1.0mm
    ● 人機交換:三位防水輕觸鍵(菜單,背光,停電,查時鐘......)
    ● 供電電源:AC220V
    ● 工作溫度:0~50℃,
    ● 顯    示:
             四位LED顯示液位高度(分辨率m, cm可設置)
             四位LED顯示瞬時流量(L/s, M3/s 單位可設置)
             八位LED顯示累計流量值(0~3位小數自動)
    ● 輸出:4~20mA(由用戶選擇對應瞬時流量或液位值)
                0~5V(由用戶選擇對應瞬時流量或液位值)
                RS485(時間, 溫度, 液位, 瞬時流量, 累計流量)
    ● 傳感器引線:5米(標配)

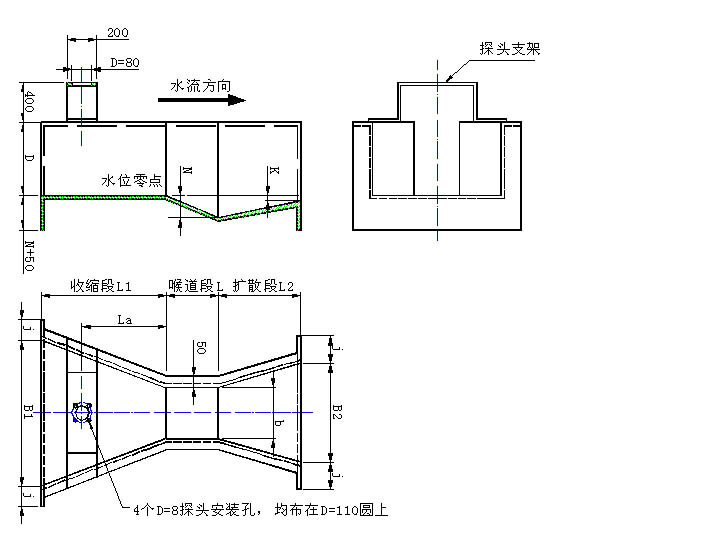

外形結構:


農田(水利)灌溉用太陽能供電巴歇爾槽選型表:

b值長*寬*高zui大流量收縮段喉道段擴散段墻高體積厚度MM
(mm)(mm)(立方米/小時)B1L1LabLNB2L2KD(立方米)
125635*267*26519.4416735623725762993203192300.04 1.2
251774*314*305502144062715111443135254222600.07 1.2
376914*359*517115.562594573057615257178305254600.17 1.2
41521525*500*730399.6400610575152305114394610766100.56 1.5
52281630*665*890900575864576228305114381457767700.98 1.5
62502845*980*10609007801325883250600230550920808002.96 2
73002870*940*120014408401350902300600230600920809503.24 2
84502945*1120*1200226810201425948450600230750920809503.96 2
96003020*1300*12003060120015001000600600230900920809504.71 2
107503095*1480*120039601380157510537506002301050920809505.50 2.5
119003170*1660*120045001560165010999006002301200920809506.31 2.5
1210003200*1780*12505400168017051139100060023013009208010007.12 2.5
1312003320*2020*12507200192018001203120060023015009208010008.38 3
1415003470*2380*125090002280195012031500600230180092080100010.32 3
1518003620*2740*1250108002640210012031800600230210092080100012.40 3
1621003770*3100*1250129603000225012032100600230240092080100014.60 3
1724003920*3460*1250216003360240012032400600230270092080100017.003
安裝注意事項:
首先一步:巴歇爾槽放入明渠中,保持槽子水平,


要求:(1)保持巴歇爾槽下游排放暢通。不積水,如不暢通。保持水位差大于或等于30MM。

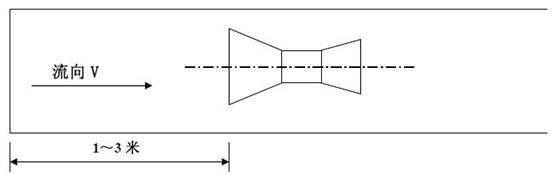

          (2)巴歇爾槽前直段有1-3米的距離緩沖區,緩沖渠應和槽子底部水平,有便于超聲波的測量。
          (3)必須保證巴歇爾槽下游有水位差,排放暢通,不會積水。
第二步:在巴歇爾槽左右用混凝土澆灌或用磚累起,保證槽子不變形,大槽子內部要有支撐,保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大,用磚壘砌使槽子和磚距離始終保持50-100毫米,然后用水泥砂漿填滿。

          (2)巴歇爾槽前直段有1-3米的距離緩沖區,緩沖渠應和槽子底部水平,有便于超聲波的測量。
          (3)必須保證巴歇爾槽下游有水位差,排放暢通,不會積水。
第二步:在巴歇爾槽左右用混凝土澆灌或用磚累起,保證槽子不變形,大槽子內部要有支撐,保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大,用磚壘砌使槽子和磚距離始終保持50-100毫米,然后用水泥砂漿填滿。

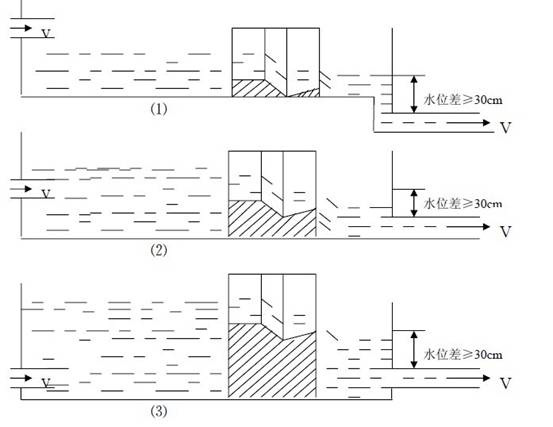

   (4)巴歇爾槽安裝的幾種情況:

巴歇爾槽安裝的*關鍵點:

必須保證巴歇爾槽下游有水位差,排放通暢,不會積水。

注:巴歇爾槽支架處為水流上游。
